Jak ustawić podajnik doniczek Mayer M000?
Praktyczny przewodnik po regulacji jednorzędowego podajnika doniczek M000. Opis zawiera etapy przekazane przez producenta oraz polskie objaśnienia dla użytkowników doniczkarek Mayer.
Podajnik M000 w doniczkarkach Mayer
M000 to mechaniczny podajnik jednorzędowy. Według producenta można go stosować z doniczkarkami TM 1610F, TM 1010F, TM 1010L i TM 2400E. Podczas zmiany formatu doniczki reguluje się stół, szczęki chwytające oraz wysokość stosu.
To skrót materiału producenta, a nie zamiennik dokumentacji technicznej. Przed regulacją sprawdź instrukcję konkretnej maszyny i zasady bezpieczeństwa obowiązujące na stanowisku. Film oraz wersja źródłowa są dostępne u Mayera.
Ustawienie podajnika krok po kroku
Każdą czynność ilustrują zdjęcia z oryginalnej instrukcji Mayera. Kliknij zdjęcie, aby otworzyć je w pełnym rozmiarze na stronie producenta. Polskie objaśnienia znajdziesz bezpośrednio pod ilustracjami.
Przygotowanie stołu

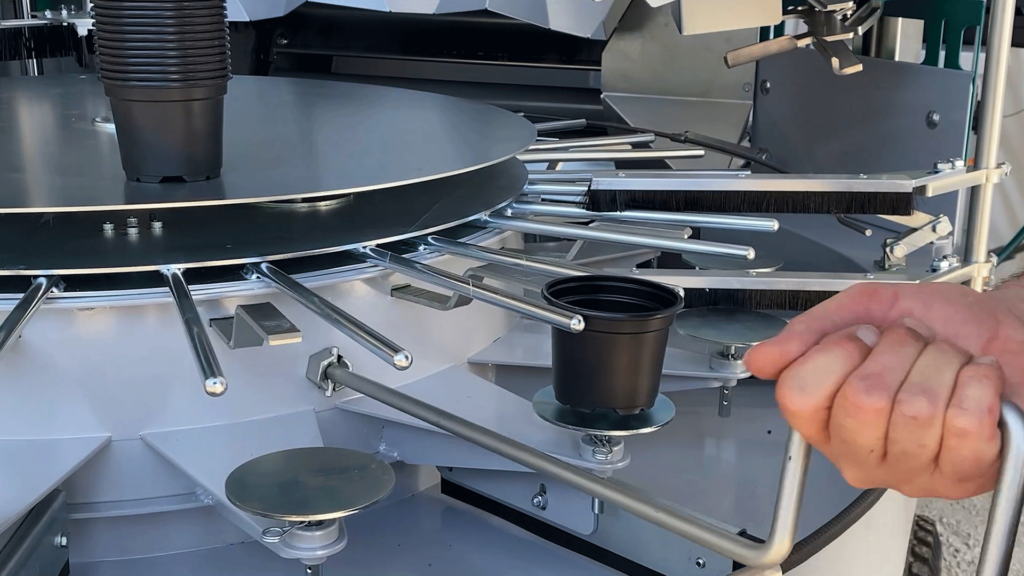

Korbową regulacją stołu ustaw format używanych doniczek.
Zdjęcie: Mayer Planting Systems · kliknij, aby otworzyć oryginał ↗

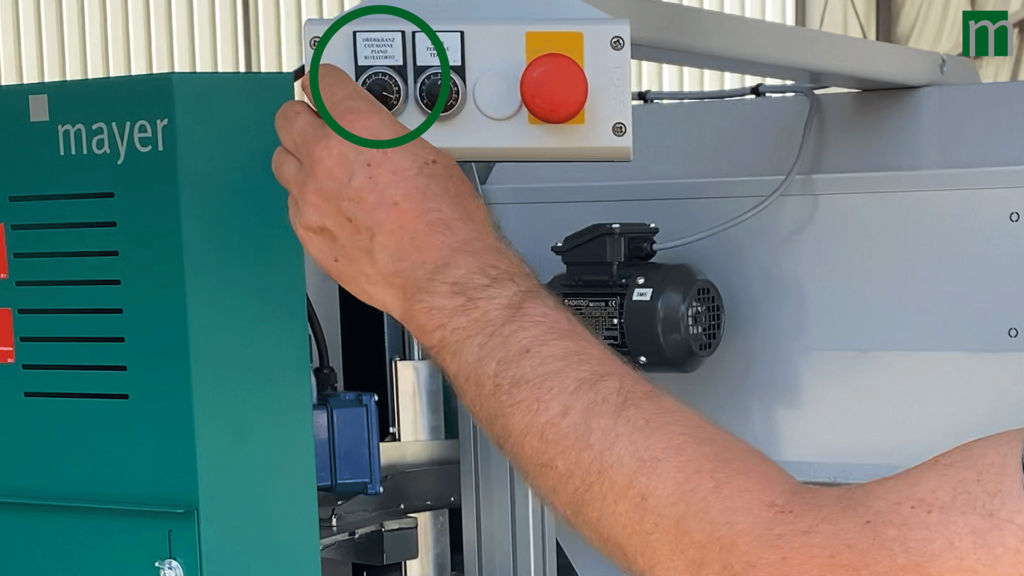

Zmniejsz prędkość obrotową stołu.
Zdjęcie: Mayer Planting Systems · kliknij, aby otworzyć oryginał ↗

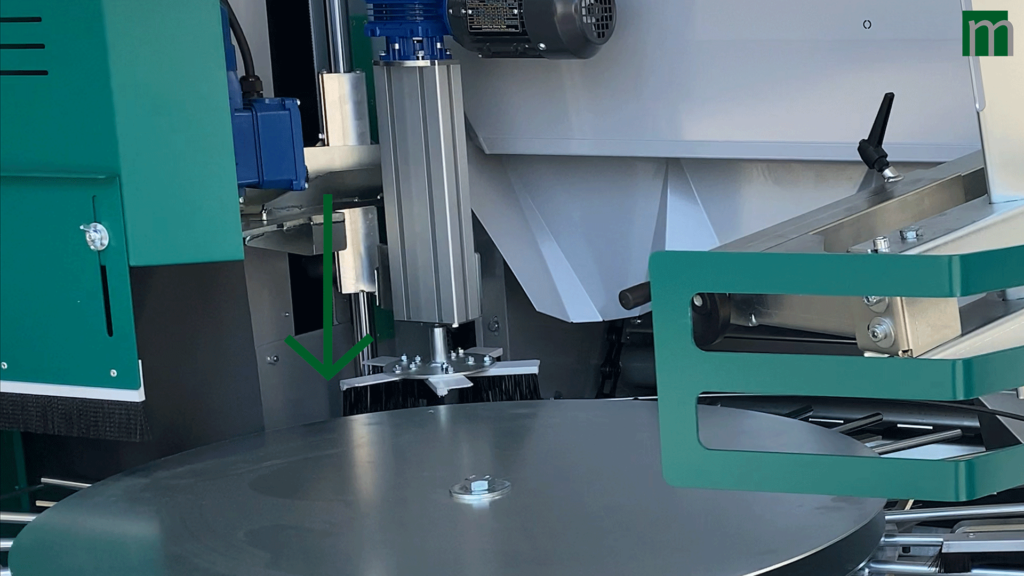

Ustaw napęd wiertła w najniższym położeniu. Górna szczęka trzymająca i wypychacz powinny być wówczas rozstawione.
Zdjęcie: Mayer Planting Systems · kliknij, aby otworzyć oryginał ↗

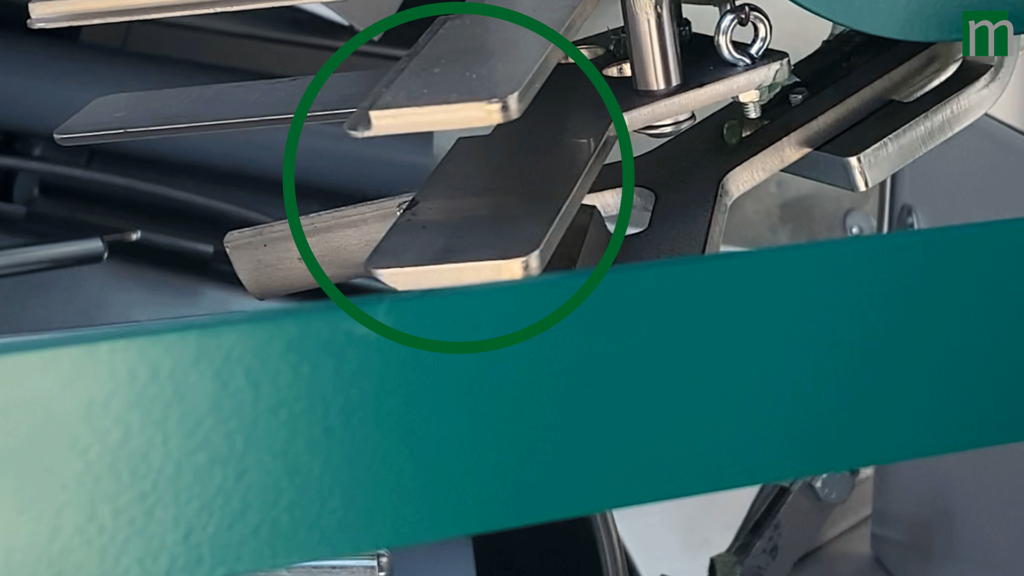

Widok szczegółowy: górna szczęka trzymająca i wypychacz są rozstawione.
Zdjęcie: Mayer Planting Systems · kliknij, aby otworzyć oryginał ↗
Regulacja szczęk

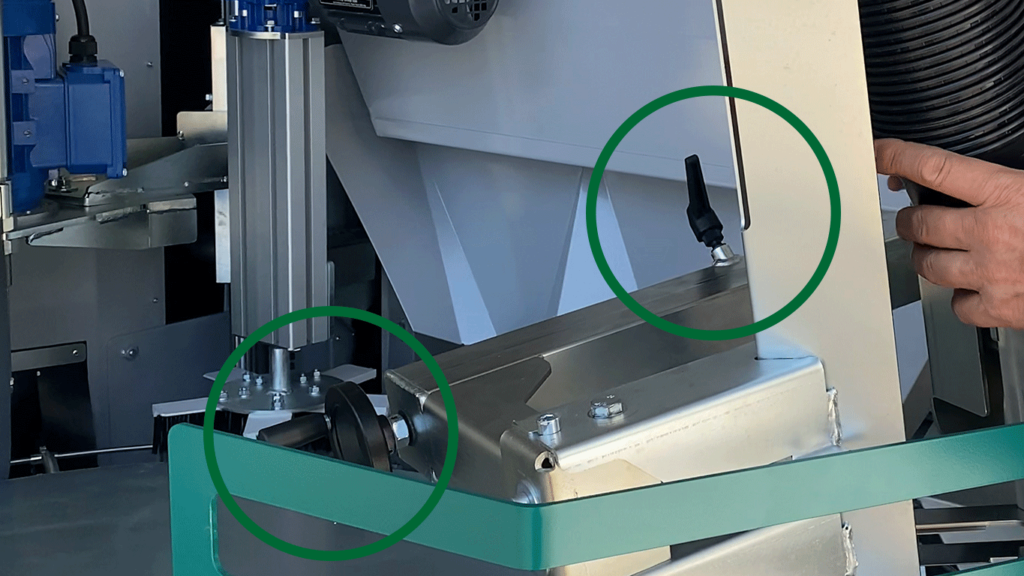

Otwórz zacisk i korbą ustaw odpowiednią szerokość. Górna krawędź pierwszej doniczki powinna oprzeć się na górnej szczęce.
Zdjęcie: Mayer Planting Systems · kliknij, aby otworzyć oryginał ↗

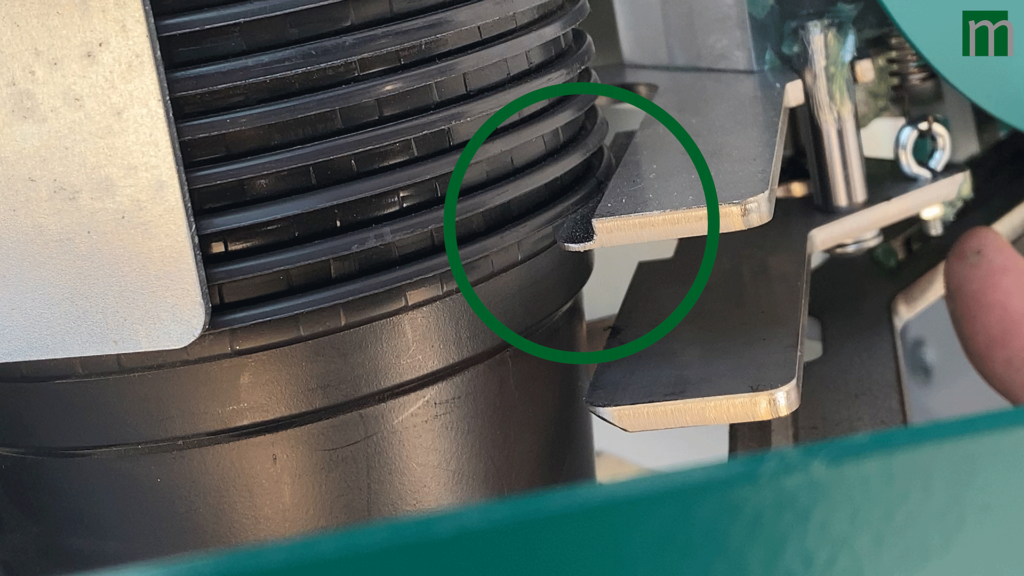

Zbliżenie: górny rant doniczki opiera się na górnej szczęce.
Zdjęcie: Mayer Planting Systems · kliknij, aby otworzyć oryginał ↗

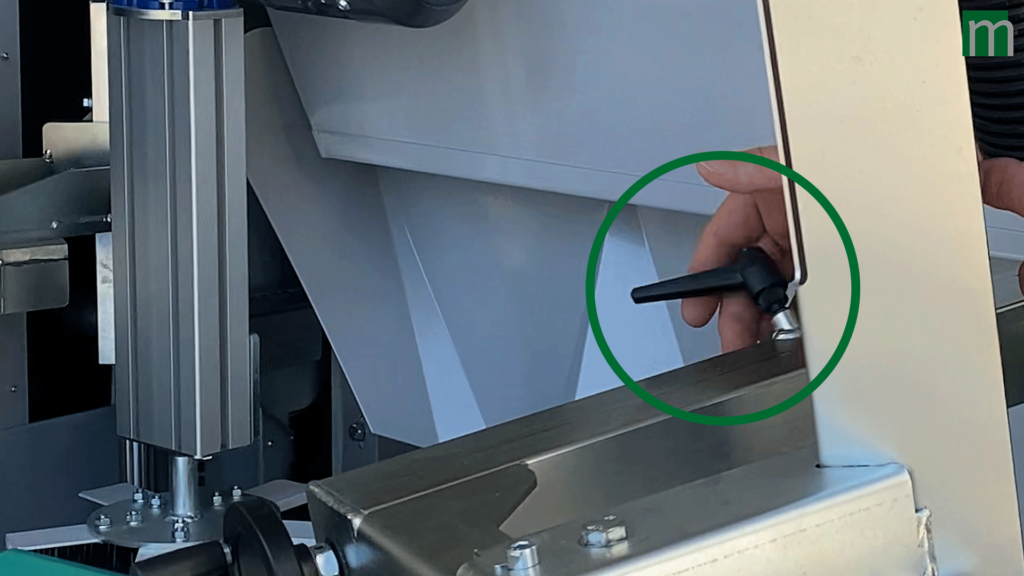

Zabezpiecz zacisk.
Zdjęcie: Mayer Planting Systems · kliknij, aby otworzyć oryginał ↗

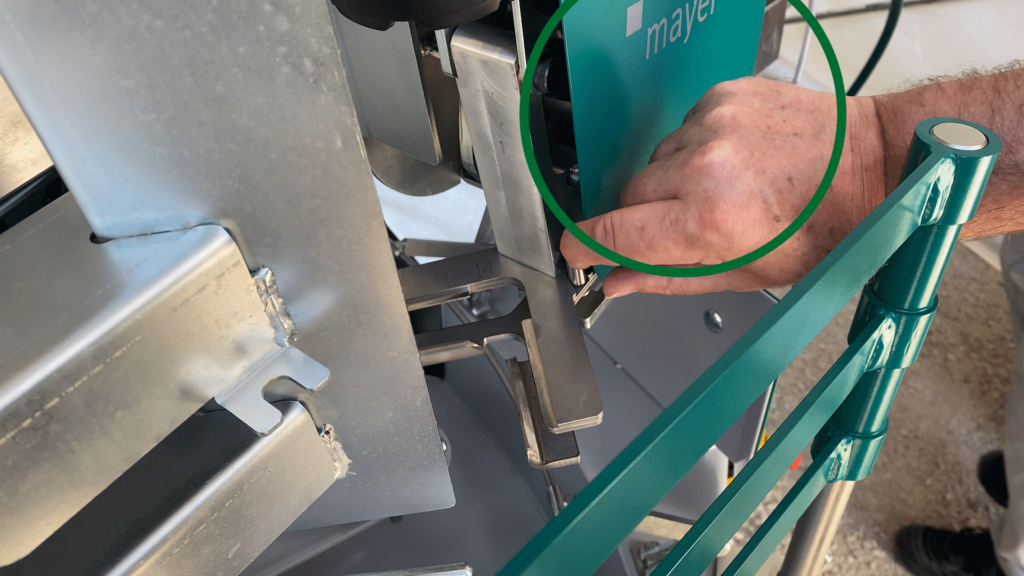

Przesuń napęd wiertła do góry i zdejmij osłonę zgodnie z instrukcją producenta.
Zdjęcie: Mayer Planting Systems · kliknij, aby otworzyć oryginał ↗
Poluzuj śrubę blokującą dolną szczękę kluczem płaskim.
Zdjęcie: Mayer Planting Systems · kliknij, aby otworzyć oryginał ↗

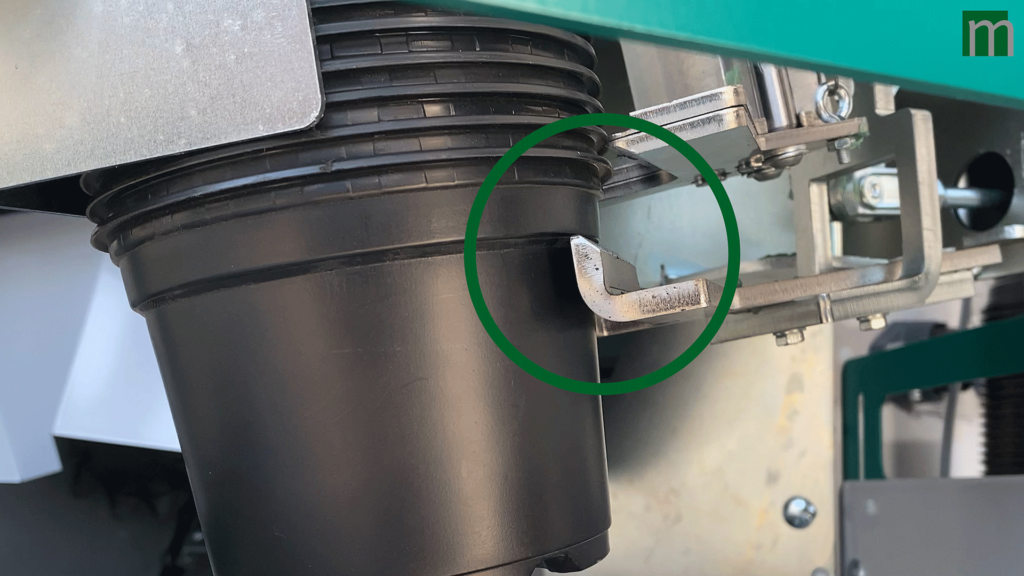

Ustaw dolną szczękę poniżej krawędzi doniczki.
Zdjęcie: Mayer Planting Systems · kliknij, aby otworzyć oryginał ↗

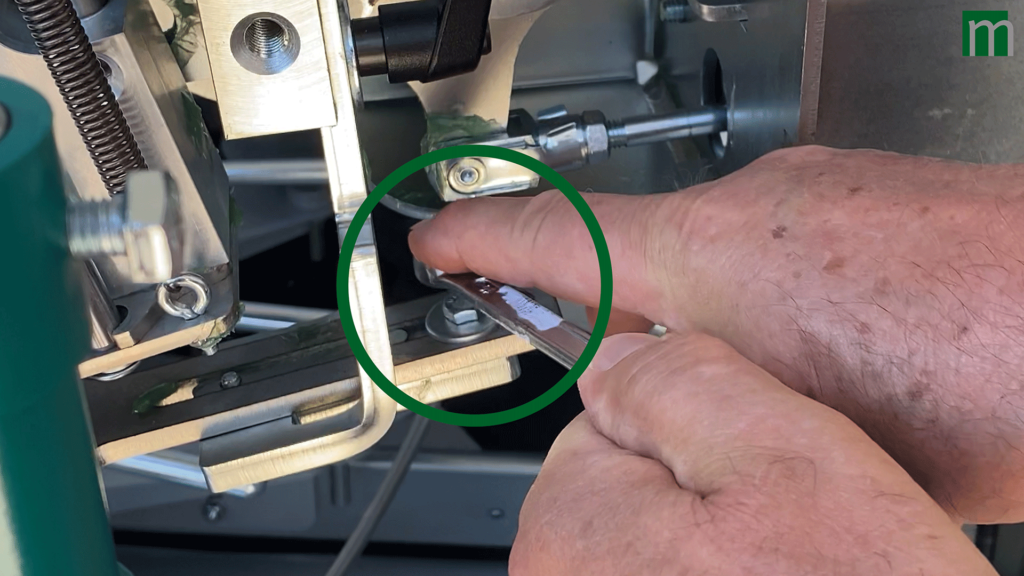

Ponownie dokręć śrubę blokującą.
Zdjęcie: Mayer Planting Systems · kliknij, aby otworzyć oryginał ↗
Odstęp i wysokość stosu

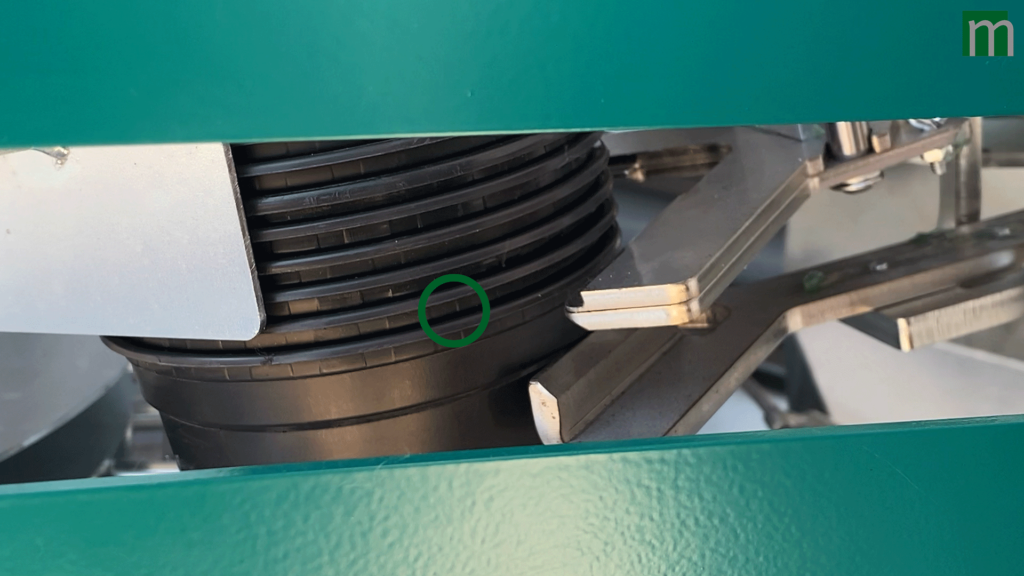

Ustaw odstęp między doniczkami tak, aby górna szczęka i wypychacz znalazły się między dwiema ostatnimi doniczkami w stosie.
Zdjęcie: Mayer Planting Systems · kliknij, aby otworzyć oryginał ↗

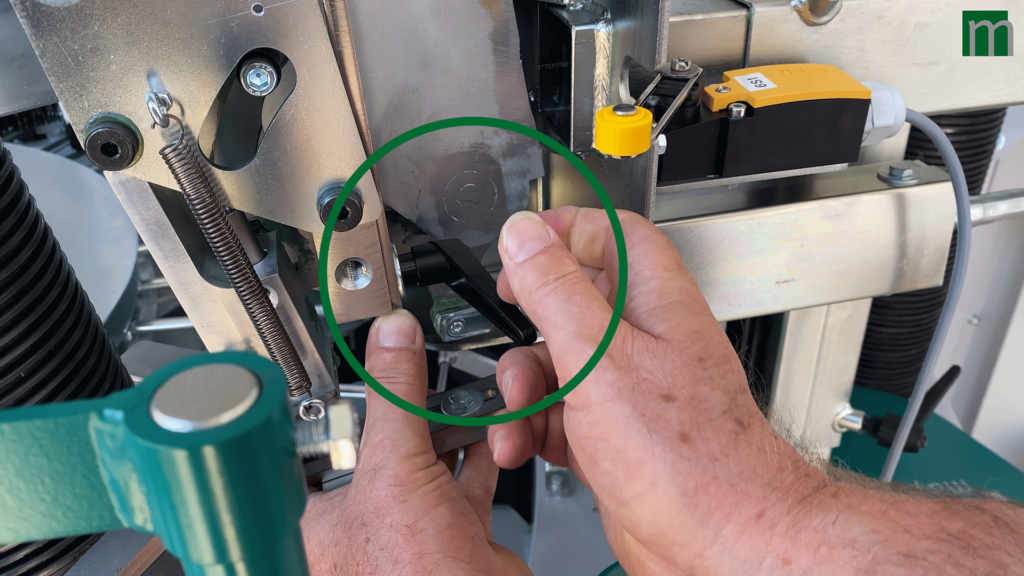

Otwórz zacisk regulacji wysokości.
Zdjęcie: Mayer Planting Systems · kliknij, aby otworzyć oryginał ↗

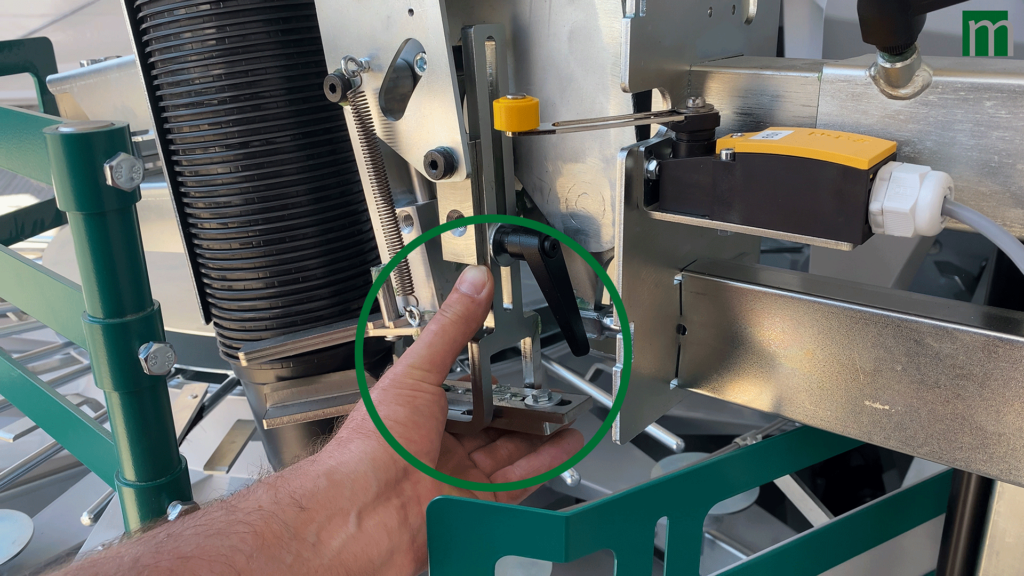

Podtrzymując mechanizm ręką, ustaw odpowiednią wysokość.
Zdjęcie: Mayer Planting Systems · kliknij, aby otworzyć oryginał ↗

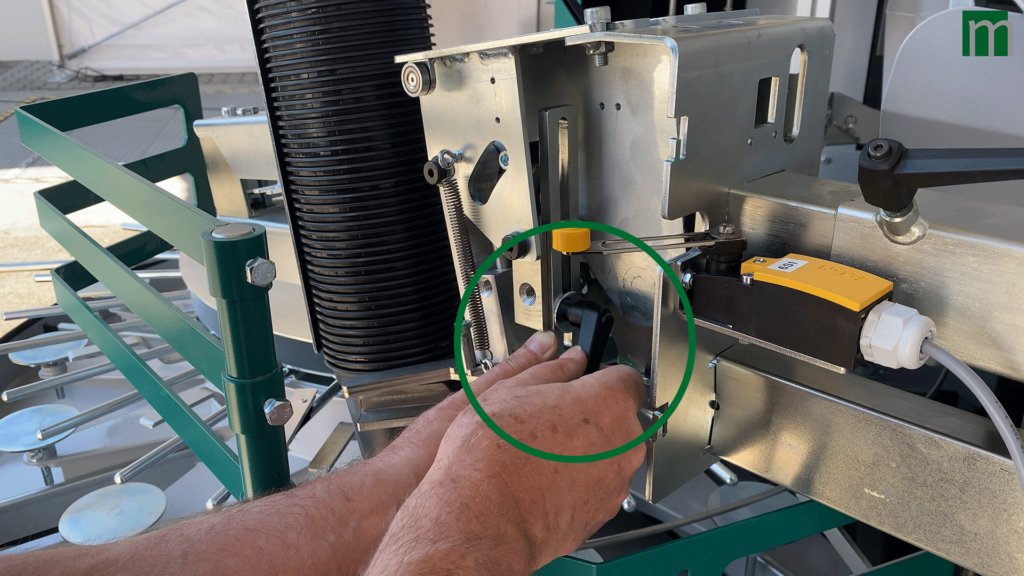

Zablokuj zacisk i ponownie załóż osłonę.
Zdjęcie: Mayer Planting Systems · kliknij, aby otworzyć oryginał ↗
Film producenta i powiązane materiały
Materiał źródłowy Mayera zawiera również film pokazujący kolejne nastawy. W razie rozbieżności kieruj się oryginalną instrukcją danego modelu oraz zaleceniami serwisu.
